VDI 3805: Einsparpotenzial für die TGA nutzen

(7.9.2007) Nichts geht mehr ohne EDV-Unterstützung. Auch in der technischen Gebäudeausrüstung (TGA) wird heutzutage die Planung und technische Auslegung von Anlagen weitestgehend digital am PC durchgeführt. Wurden noch bis vor kurzem den Planern die herstellerspezifischen Informationen überwiegend in Form von gedruckten Produktkatalogen zur Verfügung gestellt, so liegt es heute im Interesse sowohl der Hersteller als auch der Planer, zeitnah und effizient die aktuellen technischen Daten über elektronische Medien auszutauschen. Allerdings beinhaltet auch der mittlerweile verbreitete elektronische Datenaustausch von Produktdaten gewisse Probleme. Nicht jeder Anwender arbeitet mit der gleichen Software und nicht jede Software verarbeitet die gleichen Daten. So haben bislang viele Hersteller von Produkten und Komponenten der Heiztechnik ihre technischen Daten in verschiedenen Formaten angeboten. Die mehrfache Datenpflege aber bringt nicht nur einen erhöhten Kostenaufwand mit sich, auch die Fehlerquote durch redundante Datenpflege steigt erheblich. Damit will die VDI-Richtlinie 3805 Schluss machen.

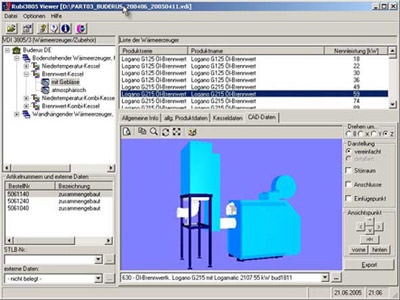

Die VDI 3805 definiert den elektronischen Produktdatenaustausch in der TGA. Ihr Ziel ist es, durch einheitliche Aufbereitung normierte Datensatzbeschreibungen für technische, grafische und geometrische Daten anzubieten. Dabei umfasst ein VDI 3805-Datensatz alle zur Auslegung des Produktes erforderlichen technischen Angaben, von den Produkteigenschaften, über das notwendige Zubehör bis hin zu definierten Auslegungsvorschriften und hinterlegten Berechnungsfunktionen. Die zum Produkt gehörenden Geometrien gibt es in parametrisierter Form inklusive Anschlussdaten und Störräumen für die Kollisionskontrolle. Zusätzlich liefert der VDI 3805-Datensatz einfache und detaillierte 3D-Gestaltdaten für Planung und Einzelteilzeichnungen sowie Oberflächen- und Farbdaten. Ergänzend werden jedem Produkt die entsprechenden Artikel-, DATANORM-, EAN- und StLB-Nummern zugeordnet.

Die Vorteile liegen auf der Hand: Nicht nur, dass die VDI 3805 auf dem Weg ist, eine ISO-Norm zu werden, und es bis jetzt keine vergleichbaren Ansätze gibt; sie definiert auch einen einheitlichen Standard, der für andere Normen und Verordnungen wie z.B. die Energieeinsparverordnung notwendig ist. Vor allem aber ermöglicht sie den Herstellern und Anwendern, nachhaltig Kosten einzusparen und Arbeitsabläufe sinnvoll zu rationalisieren. TGA-Hersteller müssen in Zukunft nur noch einen Datensatz pflegen. Anwender erhalten hochwertige Produktdaten zeitnah und die Anpassungen der Softwareprogramme reduzieren sich auf eine VDI 3805-Schnittstelle für den gesamten TGA-Bereich. Jede Änderung aber auch jedes neue Produkt wird mit minimalem Aufwand umgehend im aktuellen Datenbestand erfasst. Eine Investition in die VDI 3805 ist immer auch eine Entscheidung für die Zukunft. Für folgende Produktlinien sind bereits jetzt hochwertige VDI 3805-Produktdaten verfügbar: Heizungs- und Sanitärarmaturen, Heizkörper, Wärmeerzeuger, Brenner und Lüftungskomponenten.
