   ArCon® +6.0: 3D-Visualisierung in Echtzeit
   [or.bit]-die zukunftsweisende Technologiebasis für mb
   Neue Version ProCAD 9.1
   ArConNero für die Büroraumplanung
   maxmess - das elektronische Handaufmaß
   ArCon Wärmeschutznachweis

Internet Business, Neue Technologien
   ArCon easybau - Von der Information zum 3D-Commerce
   3D Internet-Tool: Software zum Gestalten eigener 3D Internet-Welten

Ingenieurbau
   Neue BauStatik-Programme für den Grundbau
   Neue BauStatik-Programme zur Bemessung nach ÖNORM B 4700
   2 neue BauStatik-Programme für Dramix®-Stahlfaserbeton
   Der neue Katz- und Kranbahnträger S755


ArCon +6.0: 3D-Visualisierung in Echtzeit

Die mb Software AG kündigt ArCon +6.0 für Dezember 2000 an. Die neue Version der Entwurfs- und Visualisierungssoftware soll sich durch eine extrem hohe Geschwindigkeit im 3D-Designmodus und zahlreiche neue Funktionalitäten auszeichnen.

Aktuelle Softwarekomponenten und 3D-Hardware-Unterstützung ermöglichen laut mb eine bis zu 20-fache Erhöhung der Geschwindigkeit gegenüber den Vorgängerversionen beim Durchwandern, Wechseln des Betrachterstandpunktes und Bewegen von Objekten. Somit sollen Gebäude in Echtzeit durchwandert werden können - natürlich abhängig von der Hardware sowie der Gebäudegröße bzw. der Anzahl der Objekte respektive Polygone. Der räumliche Eindruck wird durch den neuen "Echtzeitschatten" beim Durchwandern zusätzlich verstärkt. Außerdem können Videosequenzen, die beispielsweise das Begehen der einzelnen Räume aufzeichnen, innerhalb weniger Minuten erstellt werden.

Die neue Version soll auch ein effizienteres und intuitiveres Arbeiten unterstützen. So kann der Anwender Grundrisse nicht nur über Außen- und Innenwände definieren, sondern auch mit einem so genannten "Raumplanmodus" arbeiten. Einzelräume (rechteckig, L-förmig, T-förmig, trapezförmig, polygonal) werden dazu per Drag & Drop mit Unterstützung einer Fangfunktion aneinander gesetzt. Die entsprechenden Außen- und Innenwände des so entstandenen Grundrisses generiert ArCon dann selbständig. Hilfreich ist, daß die Eingaben im 2D-Konstruktionsmodus in der neuen Version in einem Zusatzfenster sofort  dreidimensional veranschaulicht werden. Der Anwender muss also nun nicht mehr zwischen 2D-Konstruktionsmodus und 3D-Designmodus hin- und herschalten, um seine Eingaben räumlich zu begutachten.

Darüber stellt mb die folgenden Merkmale / Funktionen der neuen Version heraus:

• Grafisch interaktive Eingabe- und Änderungsmöglichkeiten von Fenstern, Dachflächenfenstern und Türen im Designmodus
• Ändern und Übertragen von Eigenschaften für selektierte Elemente: z. B. können ausgewählte Eigenschaften eines Fensters (Brüstungshöhen, Texturen, etc.) auf andere Fenster (einzeln bzw. raum-, geschoss- oder gebäudeübergreifend) übertragen werden.
• Editieren von Wänden: z.B. trennen, verlängern, trimmen
• Automatische Außenvermaßung: alle Außenmaße, inkl. Fenster- und Türen, werden automatisch erstellt und bei Änderungen in der Planung selbständig aktualisiert.
• 3D-Eingabekontrolle im Konstruktionsmodus
• Geländeassistent, mit dessen Hilfe verschiedene, vorgegebene Geländemodelle ausgewählt und editiert werden können
• Grundriss-/Projektassistent zum Erzeugen von Standardgrundrissen/ -Projekten

ArCon +6.0 ist voraussichtlich ab Dezember 2000 erhältlich.

• Die Vollversion kostet DM 2.375,- zzgl. MwSt. (Jetzt bestellen und 30% sparen: Bestellungen bis zum 17.11. berechnet Cosoba mit DM 1662,50,- zzgl. MwSt. - siehe cosoba.de/.../arcon6.htm)
• Der Preis für das Upgrade von ArCon® +5.0 beträgt DM 775,- zzgl. MwSt.,
• das Upgrade von ArCon® +4.x kostet DM 1.250,- zzgl. MwSt.

[or.bit]-die zukunftsweisende Technologiebasis für mb

Ohne die Unterstützung innovativer Softwarelösungen ist Wettbewerbsfähigkeit im Bauwesen kaum zu erreichen. Die mb Software AG hat dafür mit [or.bit] eine zukunftsorientierte Technologie für das Bauwesen entwickelt, die den Anforderungen an ein modernes Kommunikationssystem in vollem Umfang Rechnung tragen soll.

[or.bit] steht für "Objekte und Relationen im Bauwesen mit integrativer Technologie" und ist die Plattform für neue Produktgenerationen der mb Software AG. Durch ihre Multiuserfähigkeit, die Integration von vielfältigen Austauschformaten und Schnittstellen sowie der Neuen Medien will [or.bit] einen optimierten Workflow und ein effektives Qualitätsmanagement unterstützen.

Auf der ACS in Frankfurt wird die erste Lösung auf Basis der neuen [or.bit]-Technologie vorgestellt - und zwar eine Softwarelösung für den Ingenieurbau, die eine termin- und kostengerechte Projektbearbeitung im konstruktiven Hochbau ermöglicht: ICAD.OS

Das Hin- und Herkopieren oder Umwandeln von Daten sollen damit der Vergangenheit angehören. Die [or.bit]-Technologie bildet laut mb die Grundlage für eine parallele Projektbearbeitung, die auch das gleichzeitige Arbeiten mehrerer Ingenieure und Fachplaner an einem Gebäudemodell bzw. einem Plan - ohne Datentransfer - ermöglicht. Die Voraussetzung hierfür bilden dreidimensionale Bauteile. Diese enthalten nicht nur die Geometriedaten, sondern alle weiteren Informationen zu Material, Textur, Bemessung und letztendlich auch zur Bewehrung und den Einbauteilen.

Objektorientierte Eingaben und Korrekturen können sowohl in den 2D-Ansichten im Plan als auch unmittelbar in der 3D-Modellvisualisierung vorgenommen werden. Ein schnelles Konstruieren wird durch die gleichzeitige Bearbeitung in unterschiedlichen Sichten auf das Bauwerkmodell erzielt. Eine redundanzfreie und durchgängige Kopplung von Änderungen über alle Sichten des Gebäudemodells schafft Sicherheit beim Planen.

Die Bauteildaten werden im Gebäudemodell um weitere Aspekte der Bauplanung erweitert und stehen zur Vervollständigung im Planungsprozess auch anderen Lösungen zur Verfügung. Der nächste konsequente Schritt wäre jetzt also die Implementierung bzw. Zertifizierung der IAI/IFC-Schnittstelle, um die mb-eigenen Objekte mit anderen CAD-Programmen auszutauschen.

Neue Version ProCAD 9.1 mit erweiterter
Datenschnittstelle zu "ArCon - Visuelle Architektur"

Neben einer neuen Windows-Oberfläche bietet ProCAD 9.1. jetzt u.a. einen weiterentwickelten Datenaustausch zur Entwurfs- und Visualisierungs-Software "ArCon - Visuelle Architektur". Damit wird ProCAD besonders in den Bereichen Fenster und Dach unterstützt:

In einem Arbeitsgang können nun Öffnungen mit integriertem Fenster variabel konstruiert und für jeden speziellen Anwendungsfall neu berechnet werden. Zusätzlich zur 3D-Darstellung, wie sie für Ansichten und Perspektiven benötigt wird, erhält ein Fenster auch eine 2D-Ersatzdarstellung mit den dazugehörenden Materialinformationen. Für die Gestaltung von freien Fensterformen steht der ArCon-FensterDesigner zur Verfügung.

Mit dem ArCon-Dacheditor lassen sich in ProCAD freie Dachkonstruktionen gestaltet. Es können Satteldächer, Pultdächer, Walmdächer und Krüppelwalmdächer, sowie Kombinationen dieser Dachformen erstellt werden. Ebenfalls aus ArCon übernommen wurden die Berücksichtigung der Traufdetails sowie der Konstruktionsvorschlag für den Dachstuhl.

ergänzende Infos:
NERO-Sellware

ArConNERO für die Büroraumplanung
Planen - Einrichten - Visualisieren - Kalkulieren

ArConNERO ist ein 3D-Planungs-Tool, zugeschnitten auf die speziellen Bedürfnisse des Fachhandels in der Büro- und Objekteinrichtungsbranche. Die 3D Planungs- und Visualisierungs-Software ArCon wurde dazu durch das Auftragsabwicklungs-Programm NERO ergänzt. Somit sollen alle notwendigen Schritte einer effektiveren Büroraumplanung vom Entwurf und der Büroeinrichtung bis zur Angebotserstellung und Rechnungsstellung durchgängig bearbeitet werden können.

ArCon ermöglicht dem Anwender ein detailgetreues Planen: Mit Hilfe von Rastern, Linealen und Hilfslinien lassen sich schnell beliebige Grundrisse planen. Wände, Dächer, Treppen, Fenster und Türen sowie weitere Konstruktionselemente können dazu aus einer Vielzahl vorgegebener Varianten ausgewählt oder nach eigenen Vorstellungen selbst gestaltet werden.

Der umfangreiche Katalog für die Einrichtung bietet über 100.000 Möbel von 58 Büromöbelherstellern sowie weitere Objekte und Texturen für die Gestaltung der Innenräume. Die Visualisierungsfunktion von ArCon, einschließlich der Berechnung von Licht, Schatten, Transparenz und Spiegelungen wird verwendet, um realitätsnahe und detailgetreue Darstellungen einer Büroraumplanung zu erzeugen. Die virtuellen Büroräume können zudem am PC dreidimensional "durchwandert" werden. Die Planungen lassen sich somit optimieren, da die räumliche Präsentation eines Projektes mögliche Planungsmiss-Verständnisse schon früh erkennen lässt. Alle Entwürfe können natürlich auch mit Hilfe der o2c-Technologie präsentiert werden.

Die vollständigen Daten aus ArCon lassen sich im Anschluß an die visuelle Planung an NERO übergeben. Es können dadurch automatisiert Stücklisten generiert werden, die als Grundlage für die weitere Bearbeitung dienen. Ein wesentlicher Bestandteil von NERO ist die Verarbeitung von originalen Herstellerdaten der Büromöbelindustrie, so dass von der Angebotserstellung und Preiskalkulation bis zur Kundenverwaltung und Finanzbuchhaltung alle relevanten Aufgaben einer effektiven Auftragsbearbeitung angegangen werden können.

Bilder dazu:

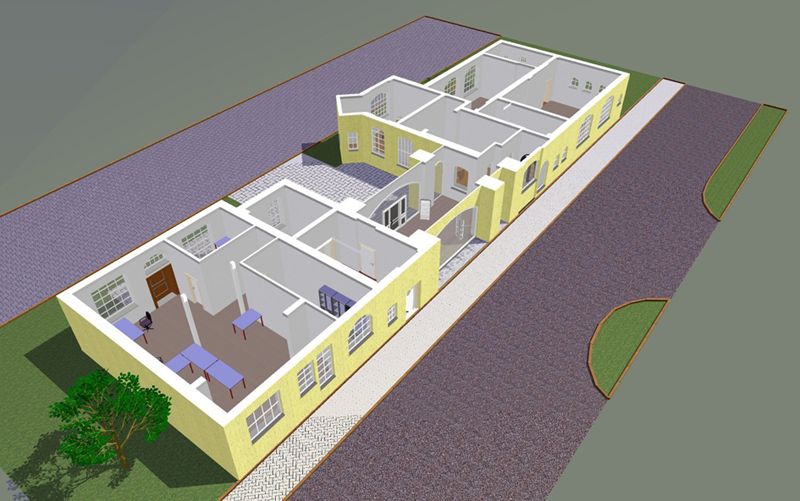

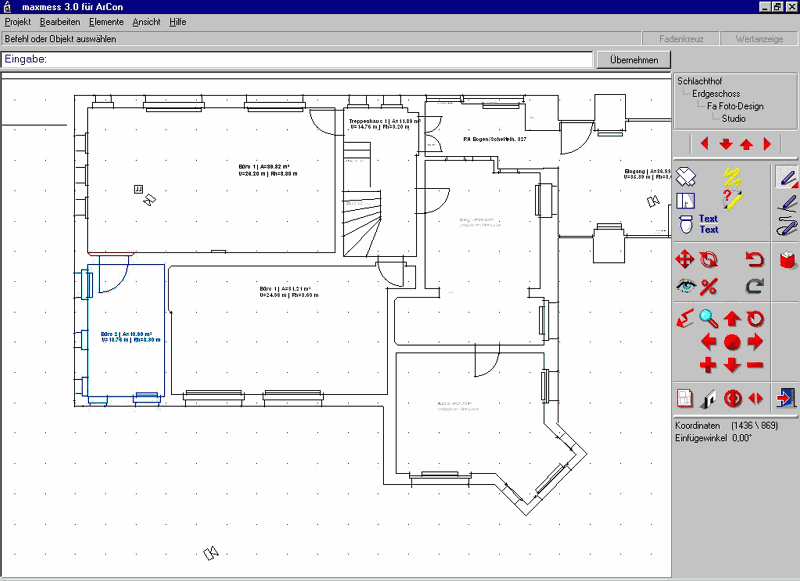

Grundriß, 3D-Modell

maxmess - das elektronische Handaufmaß

maxmess ist ein elektronisches Aufmaßsystem zur Erfassung von Gebäudegrundrissen und  Generierung dreidimensionaler Gebäudemodelle in ArCon+. Dazu werden automatisch aus den vor Ort aufgenommenen Messwerten die Grundrisse sowie ein dreidimensionales Gebäudemodell - bestehend aus Wänden, Fenstern und Türen - generiert.

maxmess setzt die Grundrisse aus einfachen Grundflächen zusammen. Diese werden aus einer Formenbibliothek ausgewählt und durch die Eingabe von Messwerten aufgemessen. Nach der erforderlichen Anzahl der Eingaben, konstruiert maxmess die Flächen automatisch und berechnet Umfang und Flächeninhalte. Die Flächenbilanz wird über die Funktionen Zuzug oder Abzug gesteuert. Neben der Erfassung von Fenstern, Türen und Heizkörpern können auch Sanitärobjekte (Badewannen, Duschwannen, WCs, Waschbecken und Waschtische) oder andere Einrichtungsgegenstände aus den Bibliotheken ausgewählt werden.

Durch die Einbeziehung von Multimedia-Funktionen wird die Verarbeitung aller vorhandener Informationen wie Sprache, Fotos oder Videosequenzen ermöglicht. Detaillierte Auswertungen lassen sich im HTML-Format erstellen, wodurch u.a. die Weiterverwendung der ermittelten Werte mit Office-Anwendungen gewährleistet werden soll.

maxmess ist ein Produkt der Braasch & Jäschke Computertechnik, D-38855 Wernigerode.

ergänzende Infos:
netgrafics,
ArCon-WSN.de

ArCon Wärmeschutznachweis:
Neues Zusatzmodul zur Ermittlung des Heizenergiebedarfs

Mit "ArCon Wärmeschutznachweis" (ArCon WSN) steht ein neues Zusatzmodul für die Planungs- und Visualisierungssoftware "ArCon - Visuelle Architektur" zur Verfügung. Auf Grundlage der Wärmeschutzverordnung vom 16.8.1994 kann somit mit ArCon WSN der Nachweis für Neubauten mit einem entsprechenden Wärmebedarfsausweis nach §12 Wärmeschutzverordnung durchgeführt werden. Nachgewiesen werden freistehende Gebäude mit Innentemperaturen >= 19°C nach Abschnitt 1 der Wärmeschutzverordnung. Die Berechnung erfolgt nach dem Wärmebilanzverfahren. Solare Gewinne werden separat erfasst.

Als Grundlage von Berechnungen wird eine Datenbank verwendet, in der alle Baustoffe und Bauteilaufbauten mit ihren wärmeschutztechnischen Kennwerten vorgehalten werden. Die Ergebnisausgabe erfolgt über Microsoft Word und kann entsprechend weiterbearbeitet bzw. gestaltet werden.

ArCon Wärmeschutznachweis ist ein Produkt der netgrafics GmbH. Die Software ist seit Oktober 2000 zum Preis von 775,- zzgl. MwSt. und Versandkosten lieferbar.

ergänzende Infos:
ArCon-easybau.de

ArCon easybau - Von der Information zum 3D-Commerce
Start frei für den schnellen Weg zum Kunden

ArCon easybau ist eine Informations- und Kommunikationsplattform rund um das Bauen. Der virtuelle Marktplatz für Bauherren, Architekten, Handwerker, Hersteller und Finanzdienstleister ermöglicht neben einem umfassenden Informationsaustausch, eine dreidimensionale Planung mit der Visualisierung der Entwurfsideen. Die technologische Grundlage der Plattform ist die mb-Technologie zur Planung und Visualisierung "ArCon - Visuelle Architektur" und die o2c-Technologie zur dreidimensionalen Darstellung von Objekten.

In Form einer interaktiven CD-ROM und einer multimedialer Internetpräsenz dient ArCon easybau dem Architekten und Planer, dem Fertighaus- und Möbelhersteller, dem Handwerker und Finanzierer als Marketing- und Vertriebsinstrument: Alle Unternehmen, die Produkte und Dienstleistungen rund um das Bauen und Renovieren anzubieten haben, erhalten laut mb mit ArCon easybau eine produktspezifische, individuelle Plattform mit der Integration ihrer Produkte und Dienstleistungen.

Die CD-ROM richtet sich an den Endverbraucher und damit an den Personenkreis, der sich mit dem Planen, Bauen und Einrichten des Eigenheims oder der Renovierung einer Wohnung beschäftigt. Die Vorteile für den Anwender, also den privaten Bauherren, bestehen darin, dass er sich mit seine eigenen Vorstellungen vom Traumhaus am PC auseinandersetzen kann. Er kann dazu in ArCon easybau auf konkrete, real existierende Objekte und Baustoffe zurückgreifen und soll alle produktspezifischen Informationen wie Ausstattungsmöglichkeiten, Materialbeschaffung, Produktvarianten und vor allem konkrete Preis- und Lieferinformationen erhalten. Durch die mögliche Integration von Finanzierungstools in ArCon easybau nutzt der Bauherr von der Planung und Einrichtung bis zur Finanzierung umfassende Informationen rund um sein Eigenheim.

• Im ersten Schritt werden multimediale produkt- und dienstleistungsspezifische CD-ROMs für Hersteller, Finanzierer, Makler, Architekten und Handwerker erstellt, die diese als Kommunikationsmittel nutzten können, um an Kunden nachhaltige Produktinformationen weiterzugeben.
• Im nächsten Schritt erfolgt die Anbindung an das Internetportal "ArCon-easybau.de". Angefangen von Updatemöglichkeiten, zusätzlichen Informationen, Online-Beratung und Kalkulationen bis hin zu Produktrecherchen sollen hier umfangreiche Verbindungen mit der Planungs-CD angeboten werden. Eine Anbindung zu vorhandenen Warenwirtschaftssystemen der Hersteller kann erfolgen.

Als ein neues Marketinginstrument im Zeitalter der Neuen Medien will ArCon easybau die Chance bieten, den Verbraucher in enger werdenden Märkten auf einem neuen Kommunikationsweg anzusprechen. Die in ArCon easybau integrierte o2c-Technologie ermöglicht eine dreidimensionale Darstellung von Objekten - auch im Internet. Durch die Animation produktgerechter Bewegungs- und Funktionsabläufe läßt sich das Objekt nicht nur hinsichtlich seiner dreidimensionalen Form, sondern auch bezüglich seiner Funktionsweise präsentieren. Der Betrachter kann die Produkte detaillierter anschauen, verschiedene Ausstattungsvarianten und Materialien auswählen und somit die Herstellerprodukte individuell konfigurieren. Eine realitätsnahe interaktive 3D-Visualisierung erleichtert sowohl Verkaufsgespräche vor Ort als auch den Online-Verkauf.

mb verspricht, dass hier Produktpräsentationen im Unterschied zu herkömmlichen Baustoff-CDs und -lexika in einer spielerischen und interaktiven Umgebung erfolgen werden, in welcher der Endverbraucher nicht nur Betrachter ist, sondern selbst in das Geschehen eingreifen und seine Ideen umsetzen kann sowie gleichzeitig alle produktrelevanten Informationen erhält.

Renommierte Unternehmen aus den Bereichen der Baustoffindustrie, Einrichtungs- und Fertighaushersteller, sowie Banken und Finanzdienstleister, darunter die BHW AG, Immoscout 24 und VELUX werden an der neuen mb-Plattform teilnehmen.

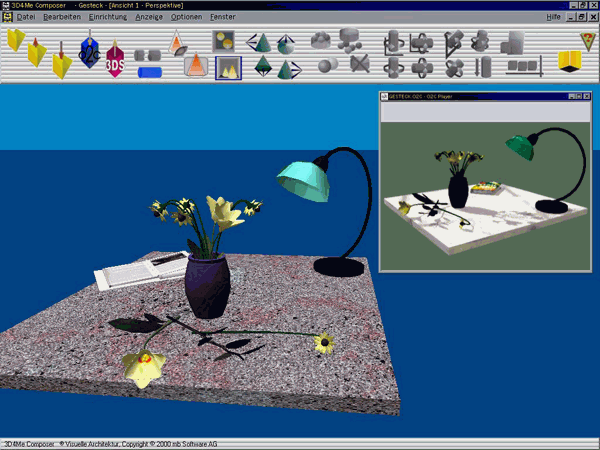

Bild dazu:
Hardcopy

ergänzende Infos:
www.3D4me.de


3D Internet-Tool: Software zum Gestalten eigener 3D Internet-Welten

Der o2c-Composer ist ein auf der o2c-Technologie basierendes Softwarewerkzeug, mit dem es möglich ist, vorgegebene 3D-Objekte nach eigenen Vorstellungen zu modifizieren und Szenen zu "komponieren" - d.h. zu gestalten - und diese anschließend im Internet zu präsentieren.

Für den o2c-Composer können 3D-Objekte aus verschiedenen Quellen genutzt werden:

• von der CD-ROM 3D4me - einer Galerie mit 3000 3D-Objekten
• sämtliche mit dem Programm "ArCon - Visuelle Architektur" zur Verfügung gestellten Objekte (ArCon-Objektkatalog, ArCon Arts 500+, 3D GaLa 98, 3D GaLa 2000, usw.),
• dreidimensionale Objekte, die im 3DS-Format (z.B. 3D-Studio von Autodesk) vorliegen sowie
• selbst erzeugte Objekte, die mit dem im Composer integrierten Plattendesigner erstellt wurden.

Per Drag & Drop werden 3D-Objekte im Composer platziert. Sofort können Texturen und Materialien ausgetauscht und die Geometrien verändert werden. Funktionen wie Drehen, Zoomen, Verschieben, Spiegeln, Gruppieren, Animieren usw. stehen dem Anwender für das Composing zur Verfügung. Erzeugte Objekte oder Projekte können dann im o2c-Format abgespeichert und mit Hilfe des frei verfügbaren o2c-Players im Internet dargestellt werden (allerdings nur auf Windows-Rechnern). Ebenso können diese Objekte in Microsoft-Office-Anwendungen und Multimedia-Applikationen eingefügt werden.

Der Composer wird in 2 Versionen angeboten:

• die "Private-Version" zur Erstellung privat genutzter Objekte (unverbindl. Preisempfehlung 49,95 DM) und
• die "Business-Version" für die Erstellung gewerblich genutzter Objekte. Sie wird für Unternehmen empfohlen, die im Internet Produkte und Dienstleistungen vermarkten wollen. Dazu ist eine Freischaltung für das Erstellen der gewünschten Anzahl Business-Objekte im Rahmen der Lizenzvereinbarungen bei der mb Software AG erforderlich.

Bild dazu:
Hardcopy

Neue BauStatik-Programme für den Grundbau

Die neue Version des BauStatik-Systems 8.4 weist mit sechs BauStatik-Programmen für den Grundbau eine umfangreiche Erweiterung des Anwendungsbereiches auf. Die neuen Programme wurden nach den Methoden von Petschl realisiert. Die mb Software AG hat nämlich die Weiterentwicklung und Pflege der Petschl-Programme übernommen und bietet allen Anwendern dieser Programme günstige Umstiegs-Konditionen an.

Die Grundbauprogramme, die man vom Leistungsumfang her sonst nur bei Grundbauspezialisten findet, wurden in die anwenderfreundlichere Umgebung des BauStatik-Systems integriert und weisen nach Ansicht von mb durch ihre Anbindung an das mb-Komplettsystem für den Ingenieurbau Ing+ wesentliche Vorteile für den Anwender auf. So ermöglicht beispielsweise der ProjektManager, der in allen mb-Lösungen integriert ist, eine einheitliche Verwaltung der erstellten Daten.

Im einzelnen stehen ab der ACS 2000 folgende neue Grundbauprogramme zur Verfügung:

• S550 Setzung - zur Setzungsberechnung
• S551 Böschungsbruch - zur Standsicherheitsberechnung von Böschungen und Stützbauwerken entlang kreisförmiger Gleitflächen
• S552 Grundbruch - zur Berechnung der zulässigen Belastungen des Baugrundes durch Flächengründungen
• S553 Stützbauwerke - zur Berechnung der notwendigen Sicherheitsnachweise für Stützmauern
• S558 Grundwasserbewegung - zur Berechnung des Grundwasserspiegels von Grundwasserbewegungen nach dem Differenzenverfahren
• S560 Fundamentbalken - zur Berechnung und Bemessung eines gebetteten Fundamentbalkens

Die Grundbauprogramme verfügen über eine Windows-Oberfläche mit dialogorientierter Eingabe und grafischen Kontrollen. Lasten können automatisch aus anderen Position des Projektes übernommen werden, wodurch der Aufwand bei nachträglichen Korrekturen minimiert wird. Die Statik-Ausgabe kann individuell definiert und den Anwenderwünschen angepasst werden. Der mb-Viewer ermöglicht die Vorschau auf die Druckausgabe. Eine Anbindung der BauStatik, wie z.B. Microsoft-Office, schafft Freiraum für Gestaltung und Bearbeitung der Ergebnisse

Die neuen Grundbauprogramme unterstützen sowohl die Berechnung und Bemessung nach der DIN als auch die Bemessung nach der ÖNORM.

Neue BauStatik-Programme zur Bemessung nach der ÖNORM B 4700

Bereits seit einiger Monaten gehört zum Produktumfang der mb-BauStatik das Programm S352 Durchlaufträger mit Bemessung nach der eurocodenahen ÖNORM B 4700. Die neue BauStatik-Version enthält nun zwei weitere Programme, die nach B 4700 bemessen. Dabei handelt es sich um

• S204 Plattensystem nach ÖNORM B 4700 (FEM) und
• S402 Stahlbetonstütze nach ÖNORM B 4700.

Somit können jetzt die wichtigsten Stahlbetonbauteile auch nach ÖNORM berechnet werden. Die Programme zur Stahlbetonbemessung weisen folgende Leistungsmerkmale auf:

• Es sind ständige, veränderliche und außergewöhnliche Einwirkungen erlaubt.
• Bei den veränderlichen Einwirkungen kann zwischen Wohn-, Büro-, Waren- und Parkhäusern sowie Wind- und Schneelasten unterschieden werden.
• Die Einwirkungen können wahlweise feldweise zerlegt werden.
• Einzelne Einwirkungen können sich gegenseitig ausschließen oder vorzeichenverändernd wirken.
• Die Überlagerung der Einwirkungen erfolgt unter Berücksichtigung der jeweiligen Teilsicherheits- und Kombinationsbeiwerte. Die jeweils maßgebende Kombination wird automatisch ermittelt und bei der Bemessung berücksichtigt.
• Als Baustoffe sind Beton der Festigkeitsklassen B 20, 25, 30, 40, 50, 60 und Bewehrungsstahl der Gruppen BSt 220, 420, 500, 550, 600 verwendbar.

Das Programm S204 Plattensystem berechnet und bemißt ein beliebiges orthogonales Plattensystem mit Hilfe der Finite-Element-Methode. S352 Durchlaufträger berechnet einen Stahlbetondurchlaufträger mit Kragarmen und/oder Auflagerstäben. Das Programm S402 Stahlbetonstütze berechnet und bemißt eine rechteckige oder kreisförmige Pendel- oder Kragstütze.

Der Anwender wird bei den Eingaben umfangreich unterstützt - z.B. Kontrollgrafiken und Hilfetexte . Dadurch soll der Eingabeaufwand auf ein Minimum reduziert werden. Durch die integrierte Lastübernahme und Lastweiterleitung werden Änderungen zudem elegant weiterverfolgt und alle Bemessungsergebnisse überarbeitet.

2 neue BauStatik-Programme für Dramix®-Stahlfaserbeton

Stahlfaserbeton ist ein Baustoff, der mit Hilfe beigemischter Fasern aus hochfestem Stahl eine rechnerisch ansetzbare Zugfestigkeit erhält. Dieser Baustoff ist bereits in den Beneluxländern, den USA und Japan gebräuchlich und kommt nun auch in Deutschland unter anderem im Wohnungsbau zunehmend zum Einsatz. Neben dem günstigen Einfluss auf die Rissbreiten ist vor allem die Zeitersparnis im Sinne des kostengünstigen Bauens von Bedeutung. Für Sohlplatten von Einfamilienhäusern lassen sich beispielsweise bis 10 DM/m² einsparen. Optimistische Schätzungen gehen sogar im Extremfall bis 30 DM/m² - und das bei den heutigen Preisen für die Stahlfasern.

Für Fundamentplatten bis zu einer definierten Größe und für überdrückte Kellerwände existieren für den Wohnungsbau allgemeine bauaufsichtliche Zulassungen, d.h. es entfällt die umständliche Zustimmung im Einzelfall. Es ist abzusehen, dass Forschung und Entwicklung weitergehen und auch vor hochbelasteten Bauteilen nicht halt machen werden.

Die jetzt vorliegenden neuen BauStatik-Programme, S761 Sohlplatte in Stahlfaserbeton und S762 Kellerwand in Stahlfaserbeton, weisen die Tragfähigkeit und Gebrauchstauglichkeit dieser Bauteile auf der Grundlage der bauaufsichtlich eingeführten Zulassungen des Deutschen Institutes für Bautechnik Berlin nach.

Der neue Katz- und Kranbahnträger S755

In fast allen Lager- und Produktionsstätten werden zum Transport von Lasten Hebevorrichtungen eingesetzt, die sich auf sogenannten Katz- und Kranbahnträgern bewegen. Diese Träger sind nach einem Regelwerk zu berechnen und zu bemessen, das umfangreiche Ingenieurkenntnisse erfordert. Die zu führenden Nachweise sind so aufwendig, dass sie nur noch mit programmgestützten Lösungen sinnvoll geführt werden können. Die mb Software AG stellt mit dem neuen Programm S755 ein umfangreiches Werkzeug zur Berechnung und Bemessung solcher Systeme zur Verfügung.

Das Programm verwendet ein stabförmiges FE-Modell mit mehr als den sonst üblichen 6 Freiheitsgraden. Dadurch können beliebig offene Querschnitte, Verschiebungen, Verdrehungen und die Verwölbung an beliebigen Punkten untersucht werden.

Mit dem Heranziehen der Kranschiene für die Tragwirkung und einer beliebigen Anzahl horizontaler Stützungen ist eine sichere und wirtschaftliche Lösung schnell zu finden. Auch dann, wenn mehrere Krane gleichzeitig eingesetzt werden sollen.

Zu den Programmleistungen gehören neben der Ausgabe von Schnittgrößen und allgemeinen Spannungsnachweisen auch

• der Betriebsfestigkeitsnachweis,
• die Untersuchung örtlicher Spannungen unter Radlast,
• Nachweise von Schweißnähten und
• Stabilitätsnachweise.

Schnittgrößen und Verformungen nach Theorie II. Ordnung sind notwendige Voraussetzungen für eine universelle Anwendung im Neubau und bei der Sanierung von Katz- und Kranbahnen.
